Эксцентричная система бурения
BESTLINK
Диапазон применения:
Система эксцентрикового бурения подходит для бурения водяных скважин, геотермальных скважин, микросваев и скважин среднего размера для заполнения швов в зданиях, плотинах и портовых проектах.
Принципы дизайна:
Обсадная колонна облегчает слежение за буровой системой и ее эксплуатацию.
Выдающиеся преимущества:
Простая структура, простота в эксплуатации, надежное качество, извлекаемые буровые инструменты и длительный срок службы.
Порядок работы
Как только начинается бурение, расширитель открывается и увеличивает отверстие, чтобы опустить башмак обсадной колонны и обсадную трубу вниз.
Когда бурение с формированием избыточной нагрузки завершено, начните обратную циркуляцию, чтобы закрыть расширитель. Затем протяните сборку через обсадную трубу.
Обсадную трубку можно оставить в отверстии или вытащить с помощью герметизирующего материала.
Используйте обычные инструменты для сверления и достижения желаемой глубины.

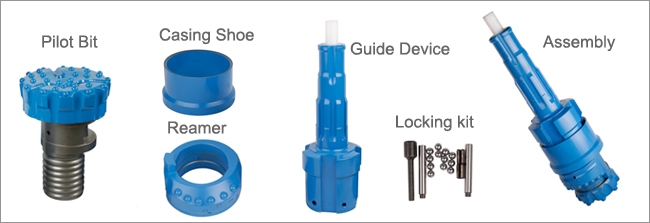

Тип | 1. обсадная труба | 2. дрель трубы | 3. направляющий рукав | 4.DTH молоток | 5. Корпус обуви | Устройство 6.Guide | 7.Reamer | 8. Пилотный бит |
HOD90 | Максимальный внешний диаметр: 115 мм Минимальный внутренний диаметр: 102 мм | Присоединительная резьба: API 2 3/8 \"REG OD: 76 мм, плоское сечение: 65 мм | Эффективная длина: 174 мм | HD35, COP32, IR3.5, QL30 | L3 = 90 мм, L4 = 55 мм, D3 = 101 мм, D4 = 93 мм | L1 = 35 мм, L2 = 138 мм, D1 = 92 мм, D4 = 100 мм | D5 = 91 мм, L5 = 70 мм, диаметр развертки = 123 мм, развертка имеет 4 * кнопки Φ12 | D6 = 90 мм, L6 = 59 мм, кнопка датчика = 8 * Φ12 мм, лицевая кнопка: 6 * Φ10 мм |
HOD115 | Максимальный внешний диаметр: 142 мм Минимальный внутренний диаметр: 128 мм | Присоединительная резьба: API 2 3/8 \"REG OD: 76 мм, плоское сечение: 65 мм | Эффективная длина: 174 мм | HD45, COP44, SD4, DHD340A, QL40, HM4 | L3 = 76 мм, L4 = 55 мм, D3 = 127,5 мм, D4 = 117 мм | L1 = 48 мм, L2 = 136 мм, D1 = 115 мм, D4 = 126 мм | D5 = 114 мм, L5 = 89 мм, диаметр развертки = 152 мм, развертка имеет 5 * Φ14 кнопок | D6 = 114 мм, L6 = 67 мм, кнопка датчика = 8 * Φ14 мм, лицевая кнопка: 6 * Φ13 мм |
HOD140 | Максимальный внешний диаметр: 171 мм Минимальный внутренний диаметр: 155,6 мм | Присоединительная резьба: API 2 3/8 \"REG OD: 89 мм, плоское сечение: 65 мм | Эффективная длина: 205 мм | HD55, COP54, SD5, DHD350R, QL50 | L3 = 90 мм, L4 = 63 мм, D3 = 155,3 мм, D4 = 143 мм | L1 = 55 мм, L2 = 160 мм, D1 = 141 мм, D4 = 154 мм | D5 = 138 мм, L5 = 69,5 мм, диаметр развертки = 185 мм, развертка имеет 7 * Φ14 кнопок | D6 = 138 мм, L6 = 66,5 мм, кнопка датчика = 8 * Ф16 мм, лицевая кнопка: 8 * Ф 14 мм |
HOD165 | Максимальный внешний диаметр: 195 мм Минимальный внутренний диаметр: 182,6 мм | Присоединительная резьба: API 3 1/2 \"REG OD: 114 мм, плоское сечение: 95 мм | Эффективная длина: 225 мм | HD65, COP64, SD6, DHD360, QL60 | L3 = 95 мм, L4 = 55 мм, D3 = 181,5 мм, D4 = 166 мм | L1 = 61,5 мм, L2 = 181,5 мм, D1 = 165 мм, D4 = 178 мм | D5 = 164 мм, L5 = 79,5 мм, диаметр развертки = 211 мм, развертка имеет 7 * Φ14 кнопок | D6 = 165 мм, L6 = 82,5 мм, кнопка датчика = 8 * Ф16 мм, лицевая кнопка: 8 * Ф 16 мм |
HOD190 | Максимальный внешний диаметр: 222 мм Минимальный внутренний диаметр: 205 мм | Присоединительная резьба: API 3 1/2 \"REG OD: 114 мм, плоское сечение: 95 мм | Эффективная длина: 285 мм | HD65, COP64, SD6, DHD360, QL60 | L3 = 110 мм, L4 = 70 мм, D3 = 204,5 мм, D4 = 193 мм | L1 = 62,5 мМ, L2 = 184.5mm, D1 = 191mm, D 4 = 203мм | D5 = 185,5 мм, L5 = 90,2 мм, диаметр развертки = 237 мм, развертка имеет 7 * 16 кнопок | D6 = 190 мм, L6 = 82 мм, кнопка датчика = 9 * Φ18 мм, лицевая кнопка: 9 * Φ16 мм |
HOD240 | Максимальный внешний диаметр: 273 мм Минимальный внутренний диаметр: 260,4 мм | Присоединительная резьба: API 3 1/2 \"REG OD: 114 мм, плоское сечение: 95 мм | Эффективная длина: 343 мм | HD85, COP84, SD8, DHD380, QL80 | L3 = 110 мм, L4 = 65 мм, D3 = 259 мм, D4 = 241 мм | L1 = 70 мм, L2 = 190 мм, D1 = 240 мм, D4 = 256 мм | D5 = 238 мм, L5 = 100 мм, диаметр развертки = 308 мм, развертка имеет 14 * Φ16 кнопок | D6 = 240 мм, L6 = 89,5 мм, кнопка датчика = 12 * Ф16 мм, лицевая кнопка: 18 * Ф 16 мм |
HOD280 | Максимальный внешний диаметр: 324 мм Минимальный внутренний диаметр: 305 мм | Присоединительная резьба: API 4 1/2 \"REG OD: 114 мм, плоское сечение: 95 мм | Эффективная длина: 305 мм | SD10, NUMA100 | L3 = 125 мм, L4 = 75 мм, D3 = 304 мм, D4 = 281 мм | L1 = 97 мм, L2 = 254 мм, D1 = 280 мм, D4 = 203 мм | D5 = 266 мм, L5 = 120 мм, диаметр развертки = 378 мм, развертка имеет кнопки 22 * Φ18 | D6 = 280 мм, L6 = 135 мм, кнопка датчика = 12 * Φ18 мм, лицевая кнопка: 27 * Φ16 мм |
